钢衬四氟补偿器厂家执行标准

作者: Admin 浏览: 发布时间: 2020 / 09 / 18 09:33:43

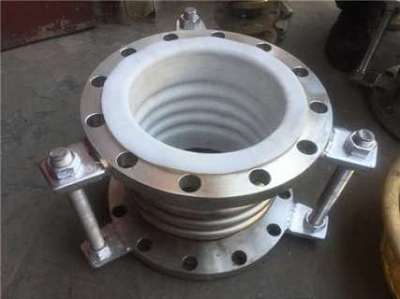

钢衬四氟补偿器

钢衬四氟补偿器厂家执行标准为GB/T 15700-2008,本标准适用于安装在管道或设备中用于补偿管道与设备的热位移以及吸振降噪而采用的耐腐蚀的聚四氟乙烯波纹补偿器。
本标准与GB/T 15700-1995相比主要变化如下:
标准名称中删除通用技术条件;
标准适用的温度范围改为按产品类型确定;
增加了聚四氟乙烯金属网复合波纹补偿器及聚四氟乙烯金属钢套复合波纹补偿器两类产品;
增加了命名方式;
明确了聚四氟乙烯筒状制件壁厚要求;
按壁厚修改了耐电压值;
耐压试验中增加了气压的试验方法及免做耐压试验的条件;
取消了耐温试验要求;
修改了气密性试验要求及方法;
修改了真空试验、耐真空疲劳性能爆破试验要求及方法;
删除了补焊规定;
增加了包装、贮存标志,明示了运输和贮存要求。
钢衬四氟补偿器的材质通常为不锈钢,其特点是截面大、压力低、温度高、波形优化,主要用于输送气体或者含尘气体管道及风机出口,用来吸收位移或减震。
四氟补偿器分类:
钢衬四氟补偿器:
外体为不锈钢金属补偿器内衬PTFE。可耐各种浓度酸、碱、盐,又兼有不锈钢补偿器的压力,不怕碰撞等优点。  压力等级:PN0.6,1.0,1.6MPa  ; 使用温度:≤180℃。
喷涂型四氟补偿器:
外体为不锈钢金属补偿器,内喷涂Halar ECTFE、F40、PFA等氟材料。在耐腐蚀方面比钢衬PTFE补偿器或中压网套PTFE补偿器略差。可提供DN25-DN3000mm ; 波数不限,长度≤3000mm  疲劳次数:≥10000次  压力等级:PN0.25-2.5MPa  使用温度:≤180℃
中压网套四氟补偿器:
外体为不锈钢金属编织网,内为PTFE。可耐各种浓度的酸、碱、盐、有机溶剂。市场可供DN25~DN600mm,连续疲劳次数>5000次。压力等级:PN0.6MPa,PN1.0MPa。 使用温度:≤200℃.
橡胶四氟复合补偿器:
一般根据使用人的要求制作相对较耐压的,较耐温的等。
纯四氟补偿器:
一般用在低压管道上面。压力等级;PN0.01-0.6MPa,两端连接材质一般为碳钢法兰,也可以根据客户定做各种非标法兰,其它材质有塑料,不锈钢。
钢衬四氟补偿器优点:
1.耐高温、耐腐蚀、耐高压
由于本产品采用特制高档聚四氟乙烯软管、耐高温编织网与日本先进技术不锈钢双扣螺旋软管,适用于高温、腐蚀、高压的特殊环境。本产品在3kg/cm2的气压下软管内部可以承受250℃高温蒸汽,同时表皮温度不超过60℃,保证作业安全。本产品可以在10kg/cm2蒸汽压力下正常使用。
2.重量轻、柔软性强
本产品经特殊装配处理,全长2m(包括两端接头)的软管仅重500克。大大减轻操作人员的工作强度,同时柔软度强,自由弯曲,绝对不打死褶阻碍通气。
3.抗破坏性强
本产品由于采用日本先进技术不锈钢双扣自锁螺旋软管保护,可以承受180kg拉力,正常使用过程中绝无损坏。
4.经久耐用
综合本产品优点,使使用寿命大大超过现有各类蒸汽软管,长时间使用不必进行更换,极大降低使用成本,提高使用效率,经济实用。
钢衬四氟补偿器安装注意事项:
1、补偿器的安装应按照管系施工图及补偿器安装说明书要求进行。
2、安装补偿器的管道必须恰当的加以导向和固定才能使补偿器发挥作用,因此导向和固定支架的设置必须严格按设计部门有关技术资料进行。对于导向、固定支架的设置原则,请祥见“波纹补偿器安装指南”。
3、补偿器用的波纹管是用薄壁不锈钢板成型的,因此在运输、吊装和焊接期间要注意不要敲击、划伤、引弧、焊接飞溅等原因使波纹管损坏。
4、安装前应清除波纹管及管道内异物,保证波纹管正常运动。
5、对有流向要求的补偿器应按介质流向箭头的要求进行安装。
6 、为了使波纹管处于良好的工作状态,安装时不能用补偿器的变形,包括轴向、横向、扭转等来调正管系位置安装误差。
7、补偿器安装完毕后,在系统运行前要拆除所有涂黄色的运输固定螺杆。
钢衬四氟补偿器厂家河南鹏盛管道设备有限公司严格按照执行标准来生产,公司所有产品均严格按照国家标准设计、生产、检测,欢迎政府部门和社会各界的监督。
