浙江伸缩器的3种结构形式

作者: Admin 浏览: 发布时间: 2021 / 07 / 28 09:11:55

浙江伸缩器(膨胀节)主要用于补偿管道因温度变化而产生的伸缩变形,也用于管道因安装调整等需要的长度补偿,主要分为弯管式膨胀节、波纹管膨胀节和浙江套管伸缩器3种结构形式。
弯管式膨胀节将管子弯成U形或其他形体,并利用形体的弹性变形能力进行补偿的一种膨胀节。它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大这种膨胀节广泛用于各种蒸汽管道和长管道上。
波纹管膨胀节用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩,也允许少量弯曲。图2[波纹管膨胀节]为常见的轴向式波纹管膨胀节,用在管道上进行轴向长度补偿。为了防止超过允许的补偿量,在波纹管两端设置有保护拉杆或保护环,在与它联接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节,可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间,节约材料,便于标准化和批量生产,缺点是寿命较短。波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。随着波纹管生产技术水平的提高,这类膨胀节的应用范围正在扩大。

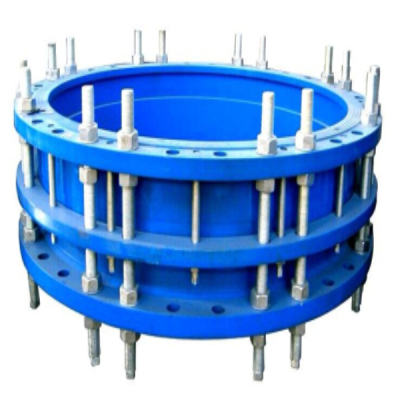

浙江套管伸缩器由能够作轴向相对运动的内外套管组成。内外套管之间采用填料函密封。使用时保持两端管子在一条轴线上移动。在浙江伸缩器的两端装设导向支架。它的优点是对流体的流动摩擦阻力小,结构紧凑;缺点是密封性较差,对固定支架推力较大。浙江套管伸缩器主要用于水管道和低压蒸汽管道。
