给排水工程用防护密闭套管安装措施

作者: Admin 浏览: 发布时间: 2021 / 02 / 04 09:14:21

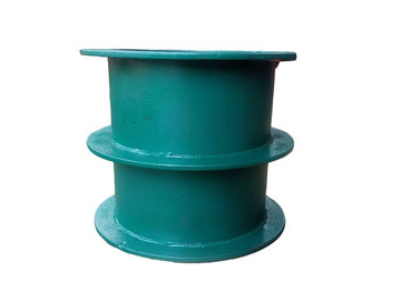

防护密闭套管是为了解决有些地下工程需要管路穿墙而过,还有些构筑物也需要管路穿墙而过。它的外壳一次性浇筑在墙壁上,管子从套管中间通过,管子外径与套管中间用填料密封,起到了防水和减振作用。防护密闭套管是人防专用的一种防水套管主要参照标准为《07FS02防空地下室给排水设施安装》,防护密闭套管主要由:钢管,翼环,法兰组成,主要作用对于穿过人防维护的管道起到防护密闭措施,有挡板和固定法兰的防护密闭套管在安装时,需要先把填充材料施工完后再进行挡板和固定法兰的。
双侧防护密闭套管与相同直径的钢管相比,输送流体的量为10%以上,输送功率降低了15%以上,使用寿命提高了10倍以上。焊接防护密闭套管从外型上看来刚性防水套管仅仅由钢质套管和翼环构成,构造非常简单;而柔性防水套管是由地脚螺栓、密封环等构件构成,构造比较繁杂。
在不用承担管道震动和伸缩式防护板密闭套管形变的工程建筑墙面中应用刚性防水套管,一般可用的厚度为200mm柔性防水套管,关键适用路面震动规定承担管道震动和伸缩式形变的房屋建筑墙面,一般可用的墙体厚度为300防护密闭钢套管mm:刚性防水套管:A型,C型。A型适用无缝钢管,B型适用铸铁排水管和球墨铸铁管的柔性防水套管:A型B型适用B型建筑外墙的内腔。
密闭防护套管在安装过程中需要注意哪些细节?
在穿过墙壁一定要预留埋孔,这个埋孔一定要大于密闭防护套管外径的五分之一,这样就可以避免因预埋孔过小没有办法安装问题。还有在进行混凝土浇筑的时候要提前把法兰压盘和橡胶密封圈取下来,这样就不会造成压盖与密封圈断裂发生。在进行浇筑时候还要注意一定不要让混凝土堵到螺栓孔里面,这个时候一定要在密闭防护套管的周围做好相应的防护措施。最后在安装完毕后,因混凝土短时间达不到理想凝固状态,故防止重力使密闭防护套管下坠,两边应设置横向拉力装置。
在制作人防密闭套管时,翼环和套管的厚度应符合国家标准规范要求,套管翼环两边应该双面满焊,且焊缝饱满、平整、光滑、无夹渣、无气孔、气泡、无裂纹等不合格现象。焊接后,把焊渣清理干净,再进行防锈漆的喷刷。人防密闭套管在安装后应管口与墙、梁、柱完成面相平,套管两端应用钢筋三方以上夹紧固定,不得歪斜。人防密闭套管采用的是刚性连接,和刚性防水套管的构造极为相似,只是比刚性防水套管外多加一个或多个翼环,还有防冲击波的挡板,挡板与翼环、管道直接焊接固定。
防护密闭套管安装方式:
防护密闭套管六种形式为:A、B、C、D、E、F系列
1、穿过人防护结构给水引入管,排水出户管、通气管、供油管、消防给水管,在其穿墙和楼板处应预埋防护密闭套管;给水管,压力排水管的密闭穿墙短管,采用壁厚大于3mm的热镀锌钢管,密闭翼环应采用10-12mm的钢板制作,钢板要平整,其翼高宜为30-50mm,密闭翼环与密闭穿墙短管的结合部位其焊缝区要求饱满、均匀、严密。密闭穿墙短管两端的固定法兰做法于密闭翼环做法相同,密闭穿墙短管两端固定法兰外侧要与墙面在同面上;密闭翼环应位于墙体厚度的中间,并应与周围结构钢筋焊牢,密闭穿墙短管的轴线应与所在墙面垂直。
2.电气钢管采用钢板密闭肋,厚3~4mm,钢板密闭肋应与结构钢筋焊牢。电气刚性阻燃塑料管采用相同质材塑料板制作密闭肋,板厚>5mm。通风管钢管厚度应不小于3mm,密闭肋厚5~6mm,出墙面长度应为100mm。
3.管径不大于DN150的管道穿过防空地下室的顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙时及管径不大于DN150的管道穿过乙类防空地下室临空墙或穿过核5级、核6级和核级的甲类防空地下室临空墙时,在其穿墙(穿板)处应设置刚性防水套管。管径大于DN150的管道穿过核4级、核4B级的甲类防空地下室临空墙时,在其穿墙(穿板)处应设置外侧加防护挡板的刚性防水套管。
4.穿墙处和穿楼板处预埋防护密闭套管,其套管规格应符合要求其坐标、标高正确。、根据楼板及墙体钢筋绑扎进度进行预留。防护密闭套管的安装位置应尽量避开沉降缝、伸缩缝或二个较近距离的构(建)筑物。特殊需要时,经由结构工程师选用在土建施工结构梁或砌筑隔墙时,应按设计图纸将管道位置、标高测定,将套管固定与结构梁或结构中,然后交给土建队伍施工。在安装时,套管两端应用钢筋三方以上夹紧固定牢固,并不得歪斜。
