国标02s404防水套管图集

作者: Admin 浏览: 发布时间: 2020 / 09 / 19 09:07:08

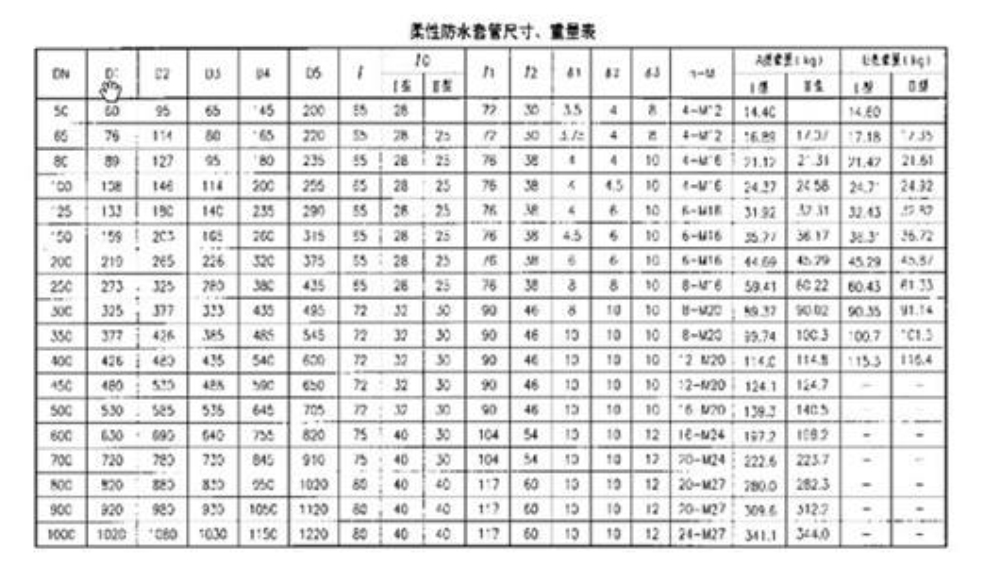

国标02s404柔性防水套管图集


02S404防水套管是防水套管的一种,是根据中国建筑标准02S404防水套管图集设计的,它对管径和法兰的厚度以及内外径都有严格的要求,必须严格按照02S404防水套管图集标准来制作,按结构也可分为02S404刚性防水套管和02S404柔性防水套管两种,02S404柔性防水套管主要用在人防墙,水池等要求很高的地方,02S404刚性防水套管一般用在地下室等管道需穿管道地位置。
防水套管系列产品包括:S312柔性防水套管、02S404柔性防水套管、A/B/C型刚性防水套管、04FS02柔性密闭套管、两侧防护柔性密闭套管、不锈钢防水套管、加长型防水套管、加长翼环柔性防水套管等各种优质产品。如有特殊要求,也可来样品、图纸定做。

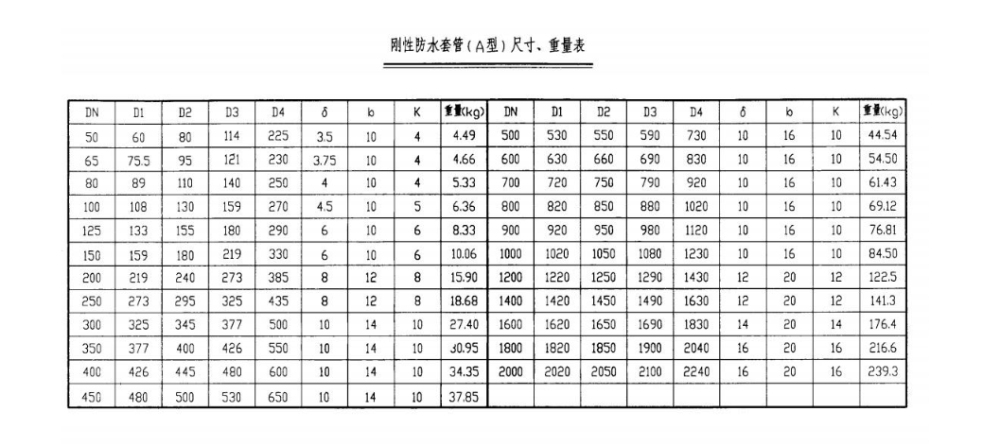

国标02s404刚性防水套管图集

02S404防水套管一般穿过墙壁之处受有振动或有严密防水要求的构筑物。 02s404防水套管部分加工完成后,在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。外层防腐由设计决定。02s404防水套管穿墙之墙壁,如遇非混凝土墙壁时应改用混凝土墙壁,其浇注混凝土范围应比翼环直径( D6 )大 200mm ,而且必须将套管浇固与墙内。02s404防水套管穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径( D6 ) 200mm。02s404防水套管的材料重量是按墙厚 L 值为 300mm 应另行计算。02s404防水套管部件焊接材料,用 A3 材料制作, T42 焊接。

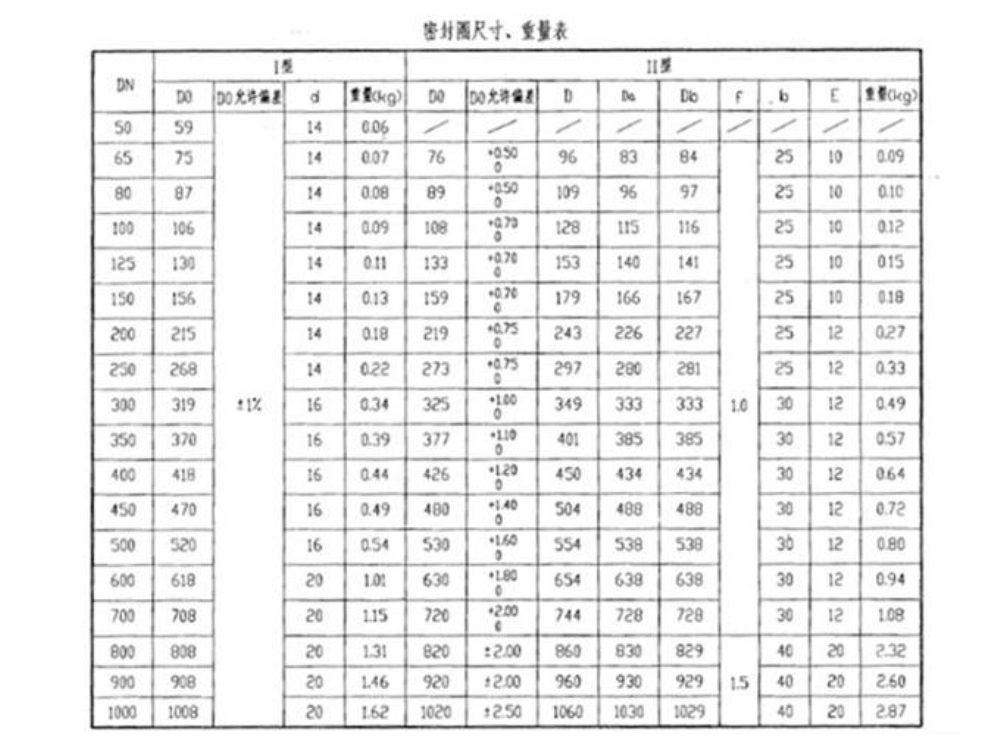

国标02s404防水套管密封圈图集

02s404防水套管说明:
02s404防水套管 当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵。02s404防水套管 穿墙处如遇非混凝土墙壁时,应局部改用混凝土墙壁,其浇注范围应比翼环直径(D5)大200,而且必须将套管一次浇固于墙内。
02s404防水套管 穿管处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200。02s404防水套管 的重量以L=300计算,如墙厚大于300时,应另行计算。

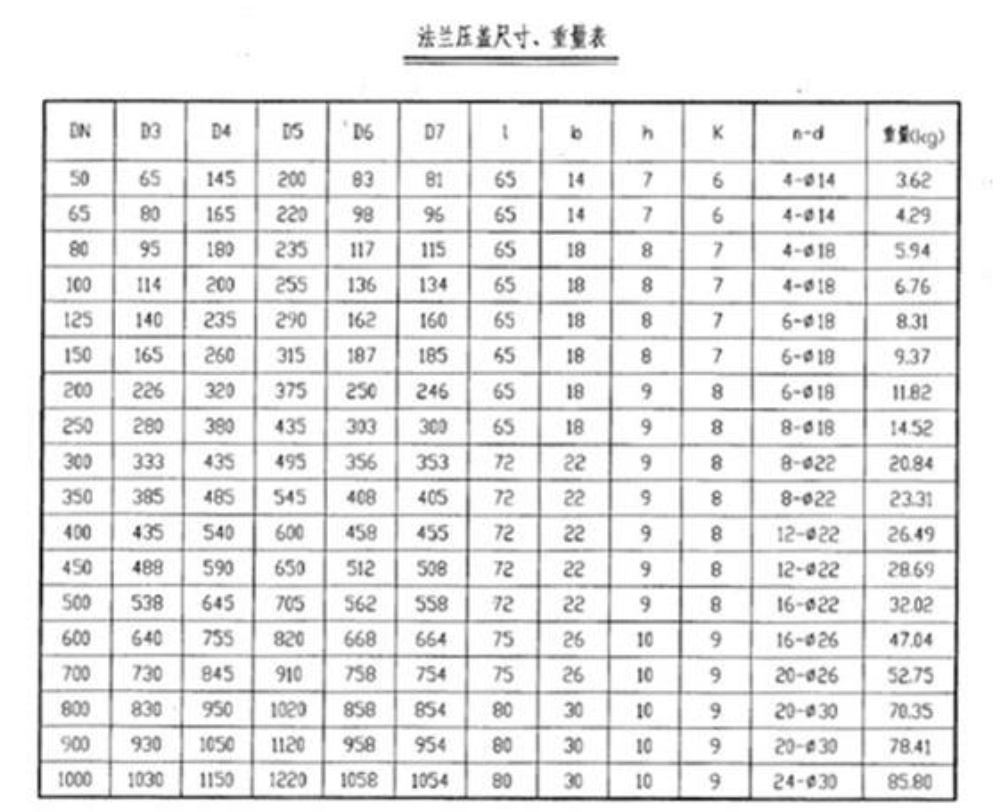

国标02s404防水套管法兰压盖图集

在防水套管管道工程中,法兰主要用于管道的连接.在需要连接的管道,各种安装一片法兰盘,低压管道可以使用丝接法兰,4公斤以上压力的使用焊接法兰.两片法兰盘之间加上密封点,然后用螺栓紧固.不同压力的法兰有不同的厚度和使用不同的螺栓.水泵和阀门,在和管道连接时,这些器材设备的局部,也制成相对应的法兰形状,也称为法兰连接.凡是在两个平面在周边使用螺栓连接同时封闭的连接零件,一般都称为“法兰”,如通风管道的连接,这一类零件可以称为“法兰类零件”.但是这种连接只是一个设备的局部,如法兰和水泵的连接,就不好把水泵叫“法兰类零件”.比较小型的如阀门等,可以叫“法兰类零件”.
