双法兰传力接头安装方法示意图

作者: Admin 浏览: 发布时间: 2020 / 09 / 19 09:23:57

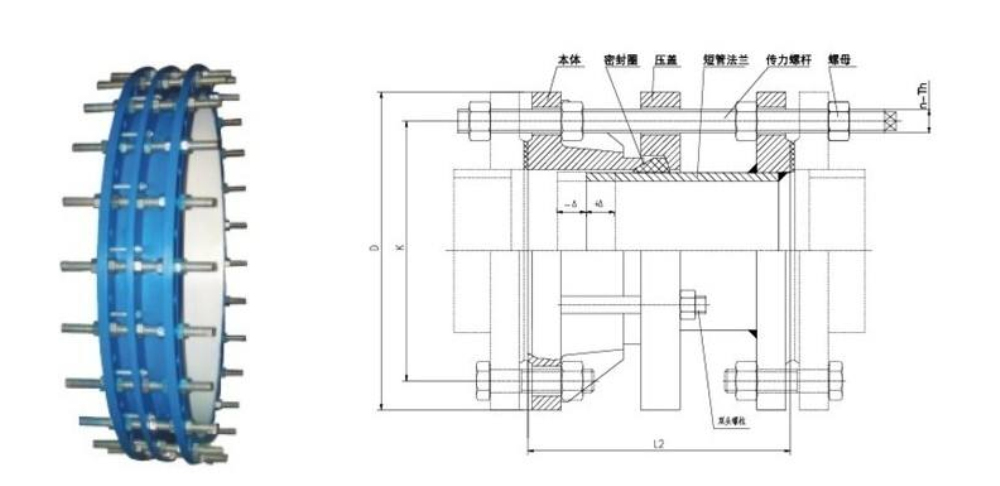

双法兰传力接头安装方法示意图

双法兰传力接头主要用于泵、阀门等附件的松套连接。双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成,它能传递被连接件的压力推力(盲板力)和补偿管路误差,不能吸收轴向位移。重要用于泵、阀门、管路等附件的松套连接。
双法兰松套传力接头安装方法:
1.单法兰传力接头适用于一边与法兰连接,一边管道焊接。安装时调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角依次均匀拧紧压盖螺栓,合其成为一个,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整,在工作时可以把轴向推力传递至整个管道。
2.双法兰传力接头由本体、密封圈、压盖、伸缩短管等主要部件组成。适用于两边均与法兰连接的管道中,安装时调节产品两端与法兰的安装长度,对角集资均匀拧紧压盖螺栓,使其成为以整体,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。优点:安装简单方便、方便阀门安装;特点:一边法兰、一边焊接方式
双法兰松套传力接头的安装步骤:
1.先把中间压盖螺母松开,使密封圈处于几乎不能工作状态,然后再调整短管,调整的尺寸按1/2ΔL为最佳,再调整好接头,并去掉螺柱的第一个螺母,使管道通心,并使螺柱的头对准管道法兰孔,便可进行一端安装。
2.螺母加压要对称,逐步扭紧。
3.再安另一端法兰,方法类推。
4.对称逐渐压紧压盖螺母,以适为可。
5.工作时,发现局部密封不严,可在局部压紧压盖螺母,以不泄漏为止,两端密封不严,逐步拧紧法兰两端螺母,至不漏为止。
双法兰传力接头在安装的时候需要注意以下问题:
1、双法兰传力接头主要具有安装简单方便的特点,同时也方便了阀门的安装、也可以承受管线的轴向拉力。
2、双法兰传力接头同时也是采用金属铸造或焊接组成,松套部位选用梯形橡胶密封圈,在压盖和螺栓的作用下利用了橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。
3、双法兰传力接头的金属和密封圈严格按使用性能及用户要求选用。
