限位伸缩器安装方法有哪些?

作者: Admin 浏览: 发布时间: 2020 / 09 / 23 10:08:40

伸缩器也称伸缩节、膨胀节、补偿器、伸缩接头。伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸,在管道允许伸缩量中可以自由伸缩,一旦越过其最大伸缩量就起到限位,确保管道的安全运行。主要为保障管道安全运行,具有以下作用:补偿吸收管道轴向、横向、角向热变形;吸收设备振动,减少设备振动对管道的影响;吸收地震、地陷对管道的变形量。
限位伸缩器是为了改进伸缩器的使用寿命,在伸缩器两端加的限位装置。伸缩器在拉伸过程中为了避免过度的拉长,使伸缩器损坏。在伸缩器两端加入了限制拉伸的装置。所以叫所限位伸缩器。
限位伸缩器安装方法:
1、伸缩器在安装前应先检查其型号、规格及管道配置情况,必须符合设计要求。
2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致,铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的补偿器,预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差,以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中,不允许焊渣飞溅到波壳表面,不允许波壳受到其它机械损伤。
6、管系安装完毕后,应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件,并按设计要求将限位装置调到规定位置,使管系在环境条件下有充分的补偿能力。
7、波纹补偿器所有活动元件不得被外部构件卡死或限制其活动范围,应保证各活动部位的正常动作。
8、水压试验时,应对装有波纹补偿器管路端部的次固定管架进行加固,使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路,要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。
9、水压试验结束后,应尽快排波壳中的积水,并迅速将波壳内表面吹干。
限位伸缩器的型号不同,链接方法也是不相同的:

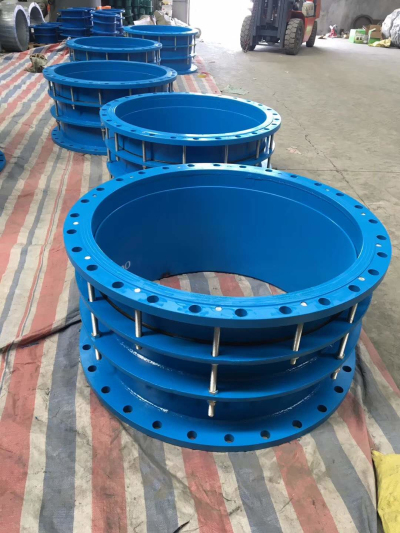

限位伸缩器是指管路补偿接头,是泵、阀门,管道等设备与管道连接的新产品,通过螺栓把它们连接起来,使其成为整体,并有一定的位移量,分为AY型压盖式限位伸缩器,AF型法兰式松套限位伸缩器,BF型单法兰限位限位伸缩器,B2F型双法兰限位限位伸缩器,BY型压盖松套限位限位伸缩器,CF单法兰传力接头,C2F双法兰传力接头等。
AY型压盖式限位伸缩器,AF型法兰式松套限位伸缩器,BF型单法兰限位限位伸缩器,B2F型双法兰限位限位伸缩器,BY型压盖松套限位限位伸缩器,CF单法兰传力接头,C2F双法兰传力接头等。
AY型压盖松套限位伸缩器是由本体、密封圈、压紧构件组成的松套连接管道的装置。主要用于吸收位移,而不能承受压力推力的补偿接头。
BF型单法兰限位限位伸缩器是由松套限位伸缩器和限位短管等构件组成。它能防止管道因超量位移导致补偿接头的泄漏或损坏,主要用于在允许位移范围内吸收轴向位移和承受压力推力的管道松套连接,适用于一边与法兰连接,一边与管道焊接,安装时调整产品两端与管道或法兰的安装长度,对角依次均匀拧紧压盖螺栓,再调整好限位螺母,这样就能让管道在伸缩量范围内可以自由伸缩,锁定伸缩量,确保管道的安全运行。
B2F型双法兰式限位限位伸缩器适用于两边均与法兰连接。
AF型法兰松套限位伸缩器是由本体、密封圈、压紧构件组成的松套连接管道的装置。主要用于吸收位移,而不能承受压力推力的补偿接头。工作原理:松套伸缩节安装在管道上后,拧紧螺母弹性密封圈,在螺母压盖的作用下依靠相互斜度,紧压在管子外圈密封和连接作用。当温度变化时管子能在接头中间自由的伸缩,当地基下沉,管子能偏斜,并确保密封无渗漏,从而起到自动补偿之目的。
CF型单法兰式传力接头是由本体,密封圈,压盖,短管法兰构件组成。适用于一边与法兰连接,一边与管道焊接。安装是调节产品两端与管道或法兰的安装长度,安装和焊接完毕后,对角一次均匀拧紧压盖螺栓,合其成为一个,并有一定的位移量,方便安装维修时,根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
C2F型双法兰传力接头是泵、阀门等设备与管道连接的新产品,通过全螺栓把它们连接起来,使其成为一个整体,并有一定的位移量,这样就可以在安装维修时,根据现场安装尺寸进行调整,在工作时,可以把轴向推力传还至整个管道。这样不仅提高工作效率,而切对泵、阀们等设备起到一定保护作用。
缩接头由限位螺栓紧固,安装时必须对角均匀的扭紧压盖螺母,动作不要过保持压盖于管壁匀称稍有不慎,就会使压盖歪斜,达不到伸缩和限位的作用。这一点是历来安装伸缩接头最常见的技巧,也是是施工最重要关键环节;
安装伸缩接头支架,支架设计选型种类较多,固定支架对钢结构及伸缩接头支架基础坚固性有较高要求,滑动支架要求支座底板平整、光滑,涂油脂和加聚四氟垫板,特别是对超高压工况的具有防震要求的伸缩接头。因此,伸缩接头支架的安装要作为安装工序重要控制环节。
