聚四氟乙烯补偿器常见分类以及使用温度

作者: Admin 浏览: 发布时间: 2020 / 09 / 24 09:31:56

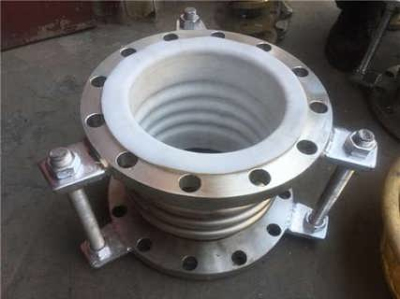

聚四氟乙烯管补偿器,用于强腐蚀性介质的管路系统中补偿热胀冷缩的位移和安装偏差,减少管路系统的振动。从外观上能够看出该聚四氟乙烯补偿器的组成有:法兰2片,拉杆3根,带3个波纹的聚四氟乙烯材料。还能看到内波纹和外波纹都有支撑环,这种支撑环,一般厂家外部的环材料为不锈钢SUS304。内部支撑环的材料为:不锈钢SUS304外包聚四氟乙烯细管。密封端为聚四氟乙烯焊接,保证腐蚀介质不能侵蚀到内部的不锈钢丝。聚四氟乙烯波纹补偿器,类型代号为FB所指的结构形式是不含内部支撑环的。
在有些厂家的现场生产工况中有较低的负压时,四氟补偿器采用内部增加支撑环。聚四氟乙烯补偿器的耐正压也是在生产选型时的重中之重。而耐正压力是和介质的温度,管路的口径(也就是公称通径),聚四氟乙烯补偿器的材料厚度有着密不可分的关联的。所以在采购员选择聚四氟乙烯补偿器时一定要说清楚以上几个条件。
聚四氟乙烯补偿器常见分类:
钢衬四氟补偿器:
外体为不锈钢金属补偿器内衬PTFE。可耐各种浓度酸、碱、盐,又兼有不锈钢补偿器的压力,不怕碰撞等优点。  压力等级:PN0.6,1.0,1.6MPa  ; 使用温度:≤180℃。
喷涂型四氟补偿器:
外体为不锈钢金属补偿器,内喷涂Halar ECTFE、F40、PFA等氟材料。在耐腐蚀方面比钢衬PTFE补偿器或中压网套PTFE补偿器略差。可提供DN25-DN3000mm ; 波数不限,长度≤3000mm  疲劳次数:≥10000次  压力等级:PN0.25-2.5MPa  使用温度:≤180℃
中压网套四氟补偿器:
外体为不锈钢金属编织网,内为PTFE。可耐各种浓度的酸、碱、盐、有机溶剂。市场可供DN25~DN600mm,连续疲劳次数>5000次。压力等级:PN0.6MPa,PN1.0MPa。 使用温度:≤200℃.
橡胶四氟复合补偿器:
一般根据使用人的要求制作相对较耐压的,较耐温的等
纯四氟补偿器:
一般用在低压管道上面。压力等级;PN0.01-0.6MPa,两端连接材质一般为碳钢法兰,也可以根据客户定做各种非标法兰,其它材质有塑料,不锈钢。
聚四氟乙烯补偿器使用温度:
聚四氟乙烯补偿器的2片法兰采用的材料多为碳钢(A3),不锈钢法兰(SUS304)略少采用,聚氯乙稀.(PVC)也有采用但极少。采用PVC法兰的工况条件首先考虑的是绝缘,如电解槽上管路。
法兰的标准多为国标 HG/T20592-2009 常用的压力等级为:10公斤(PN1.0)16公斤(PN1.6)。在您不说法兰压力等级的情况下默认为:10公斤(PN1.0)碳钢法兰。
普通型聚四氟乙烯补偿器的耐正压和负压力也不是固定的,如:同等腐蚀介质,同等温度下,DN25,PN1.0的耐正压力1.6耐负压0.6 ; DN125,PN1.0的耐正压力1.0耐负压力0.4。DN300,PN1.0的耐正压力0.1耐负压力0.01 在这里就不做过多阐述,有相应的对照表,希望采购时像厂家索取。
聚四氟乙烯补偿器的耐腐蚀对大多数化学药品和溶剂,表现出惰性、能耐强酸强碱、水和各种有机溶剂。(基本上除了我们不常接触的熔融盐及高温碱,几乎所有的腐蚀介质都是能耐的,所以在选择聚四氟乙烯补偿器时无需考虑耐腐蚀问题。
聚四氟乙烯补偿器优势:
1.耐高温、耐腐蚀、耐高压
由于本产品采用特制高档聚四氟乙烯软管、耐高温编织网与日本先进技术不锈钢双扣螺旋软管,适用于高温、腐蚀、高压的特殊环境。本产品在3kg/cm2的气压下软管内部可以承受250℃高温蒸汽,同时表皮温度不超过60℃,保证作业安全。本产品可以在10kg/cm2蒸汽压力下正常使用。
2.重量轻、柔软性强
本产品经特殊装配处理,全长2m(包括两端接头)的软管仅重500克。大大减轻操作人员的工作强度,同时柔软度强,自由弯曲,绝对不打死褶阻碍通气。
3.抗破坏性强
本产品由于采用日本先进技术不锈钢双扣自锁螺旋软管保护,可以承受180kg拉力,正常使用过程中绝无损坏。
4.经久耐用
综合本产品优点,使使用寿命大大超过现有各类蒸汽软管,长时间使用不必进行更换,极大降低使用成本,提高使用效率,经济实用。
本文主要介绍了聚四氟乙烯补偿器的常见型号以及优势,本品具有工作可靠、结构紧凑补偿能力强,能抗各种介质的腐蚀与使用寿命长。
